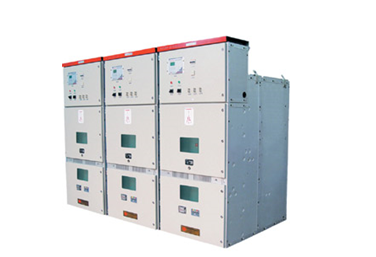

产品概述：

本开关柜可配用高开断能力和低截流值的VS1真空断路器、VD4真空断路器、VEP真空断路器或其它真空断路器，具有防止误分合断路器﹑防止带负荷推拉手车﹑防止接地开关闭合时关合断路器﹑防止带电时误合接地开关﹑防止误入带电隔室的“五防”联锁功能，是一种性能优越的配电装置。

产品使用环境：

1. 周围空气温度上限+40℃，下限-15℃。

2. 设备安装场所的最大海拔高度1000m。

3. 环境湿度日平均相对湿度≤95%，月平均相对湿度≤90%。

4. 地震烈度不超过8度。

5. 周围空气应不受腐蚀性或可燃气体﹑水蒸气等明显污染。

6. 无严重污秽及经常性的剧烈震动。

产品结构特点：

1. 柜体结构采用敷铝锌板经多重折边组装而成。

2. 完全金属铠装及彻底分隔。

3. 柜壳密封度高，防止设备受杂物和虫害侵入，防护等级IP4X。

4. 简单且有效的闭锁，防止误操作。

5. 可配用VEP、VS1及进口VD4等真空断路器。

6. 高压室内的真空断路器及操动机构仅需少量维修。

7. 更换断路器方便简单，手车互换性好。

8. 柜体可靠墙安装，柜前维修，减少占地面积。也可不靠墙安装，双面维修。

9. 电缆室有充裕的空间，可连接多根电缆。透过面板门，极易观察到电缆安装情况。

10. 快速接地开关用于接地和回路短路。

11. 产品符合GB3906、DL404及参照国际标准IEC-60298标准。

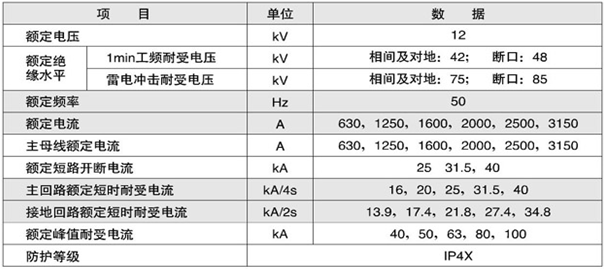

产品技术参数:

产品一次接线方案：
