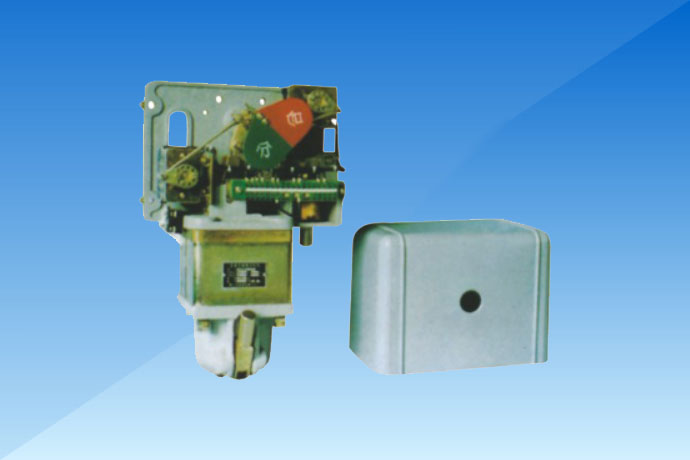

CD10型直流电磁操动机构

产品概述：

本产品可以用于操作各类手车柜、固定柜中的SN10-35减少油断路器和各类真空断路器，其输出转角为≤90°，其中CD10-Ⅲ型电操机构可用于ZW□-35KV户外真空断路器，本产品机械寿命为10000次。

产品主要技术参数：

机构型号			CD10-Ⅰ	CD10-Ⅱ		CD10-Ⅲ	CD10-Ⅳ		CD10-Ⅴ
配断路器型号			SN10-10Ⅰ 630/16KA	SN10-10Ⅱ1000/31.5KA	SN10-10Ⅲ1250/40KA	SN10-10Ⅲ2000 3000/40KA	SN10-35Ⅳ1250/16KA	SN10-35Ⅳ1250/20KA	ZW7-40.5 1600/20KA
项目
合闸线圈	-220V	电流（A）	99	120		147	120		115
		电阻（Ω）	2.22±0.18	1.82±0.15		1.50±0.12	1.82±0.15		1.9±0.15
	-110V	电流（A）	196	240		294	240		230
		电阻（Ω）	0.56±0.05	0.46±0.04		0.38±0.04	0.46±0.04		0.48±0.04
分闸线圈	-48V	电流（A）	18.5
		电阻（Ω）	2.60±0.13
	-110V	电流（A）	5
		电阻（Ω）	22±1.1
	-220V	电流（A）	2.5
		电阻（Ω）	88±4.4
正常工作电压			合闸：80%-110%的额定工作电压。分闸：65%-120%的额定工作电压。小于30%额定工作电压时不得分闸。
