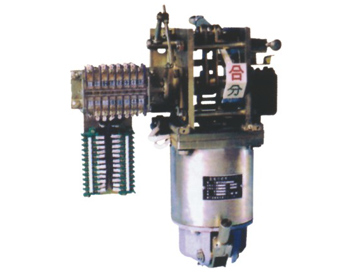

CD17型电磁操动机构
产品概述：
云南汇吉实业有限公司生产和销售的CD17型电磁机构用于各类10KV手车柜上之ZN28型户内高压真空断路器及其合闸功率与之相当的其他高压断路器之用。其输出转角为50°~55°，本产品机械寿命为10000次。
产品技术参数：
CD17电操机构主要匹配表：
规格 | 配柜种类 | 匹配真空断路器开端电流KA | 重量 | ||||||
CD17-Ⅰ | 各类手车柜 | 20 | 34 | ||||||
CD17-Ⅱ | 各类手车柜 | 31.5 | 34 | ||||||
CD17-Ⅲ | 各类手车柜 | 40 | 34 | ||||||
规格 | 合闸线圈 | 分闸线圈 | |||||||
电流（A） | 电阻（Ω） | 电流（A） | 电阻（Ω） | ||||||
CD17-Ⅰ | -220V | 55 | 4±0.24 | 1.5 | 146±8 | ||||
-110V | 110 | 1±0.06 | 3.0 | 36.5±2 | |||||
CD17-Ⅱ | -220V | 71 | 3.1±0.2 | 1.5 | 146±8 | ||||
-110V | 142 | 0.77±0.05 | 3.0 | 36.5±2 | |||||
CD17-Ⅲ | -220V | 128 | 1.72±0.15 | 1.5 | 146±8 | ||||
-110V | 256 | 0.43±0.04 | 3.0 | 36.5±2 | |||||
