产品概述：

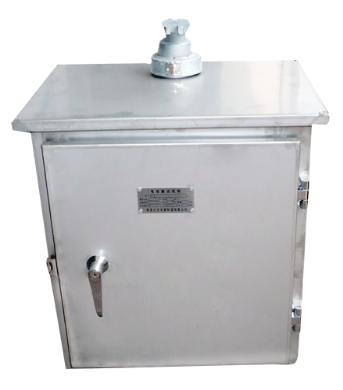

云南汇吉实业有限公司生产和销售的CJ6机构为户内外隔离开关及接地开关用动力式或手动式机构，供12～550kV隔离开关及接地开关分/合闸之用。其中动力式操作机构为电动操作型，型号有CJ6及CJ6-1型，可电动及手动操作；手动式操作机构型号有CS20-X、CS11G、CS14G、CS8-6D、CS17G等型号，均可在输入轴上配用电磁锁。该系列产品符合最新的国家标准及IEC标准的 各项要求，符合国家电网公司对高压隔离开关操作机构完善化的各项要求。

产品用途和适用范围：

    CJ系列电动操作机构，属户外产品，供操作高压隔离开关之用，可进行远方控制，也可就地用电动控制或用摇把进行人才操作。

产品的工作条件和工作环境：
环境温度：-50C~+50C
海拔：不超过2000m
风速：不超过34m/s
覆冰厚度：不超过10mm
地震强度：不超过8度
空气污秽程度：适用于IV、III级及以下污秽地区无频繁激烈震动，无易燃易爆和化学腐蚀物

阳光辐射强度：1000W/m2（晴天中午）不适用于具有大量导电气体、尘埃或足以降低其电气性能及有爆炸危险的场所不适用于非水平安装的场所电源电压变化范围：额定电压的85%~110%

产品结构特点：
    CJ系列机构采用电动机驱动涡轮杆减速装置，带动输出轴工作，输出轴采用鏙直安装，具有噪声小的特点。
    CJ系列机构中采用电气分、合闸终点限位开关与机械限位装置相配合的方式，使机构主轴限制在准确的位置。
    CJ系列机构箱内设有远、近可控开关，可实现就地电动分、合闸操作和远方摇控操作，并可用摇把进行人力分、合闸操作。通过摇把的插入与拔出，自动实现与电动相互闭锁。
    CJ系列电动机构采用了先进、可靠、免维护的电子式电动机保护器，该保护器是根据隔离开关电动机构的运行特点设计的，采用电流检测技术，无需外电源，对电动机运行中的对称性故障（如过载，堵转等）及非对称性故障（如断相、电流不平衡）有可靠保护功能。
    CJ系列电动机构内正常装有8常开、8常闭的辅助开关，由转轴带动辅助开关切换，在隔离开关在合闸位置时发出相应的信号CJ系列电动机构的电气原理及内部结构相同，只有安装背板有所区别，通过变换安装背板，可实现CJ系列机构箱之间的互换和对老型号CJ2、CJ5、CJ6、CJ9操作机构的升级改造。
