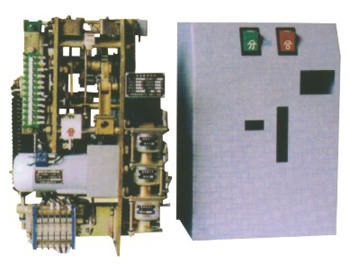

CT8型弹簧操动机构
产品概述：
云南汇吉实业有限公司生产和销售的CT8型弹簧就够可用于SN10-10Ⅰ、Ⅱ型户内高压少油断路器和ZN28-10型真空断路器之用，具有过电流保护和欠压脱扣保护功能，输出转角68°~72°，其机械寿命为10000次。
产品技术参数：
CT8型机构合闸电磁铁：采用螺管式电磁铁，其技术数据如表：
额定工作电压（V） | ~110 | ~220 | -48 | -110 | -220 |
额定工作电流（A） | ＜9.5 | ＜5 | 6 | 2.3 | 2.34 |
额定电功率（W） | ＜1045 | ＜1100 | 288 | 253 | 514.8 |
20℃时线圈电阻值（Ω） | 3.65±0.365 | 14.7±1.47 | 8.1±0.57 | 44.6±3.12 | 94±6 |
正常工作电压范围 | 65%～120%额定工作电压 | ||||
CT8型机构分闸电磁铁技术数据如表：
额定工作电压（V） | ~110 | ~220 | -48 | -110 | -220 |
额定工作电流（A） | ＜2.5 | ＜1.2 | 2.4 | ＜1.1 | ＜0.51 |
额定电功率（W） | ＜275 | ＜264 | 115 | ＜111 | ＜112.2 |
20℃时线圈电阻值（Ω） | 16.7±1.67 | 69±6.9 | 24.8±1.74 | 111±7.77 | 430±30 |
正常工作电压范围 | 65%～120%额定工作电压 | ||||
CT8型机构欠电压脱扣器线圈技术数据如表：
额定工作电压（V） | ~110或~100 | ~220 |
额定电功率（W） | ＜40 | ＜40 |
20℃时线圈电阻值（Ω） | 32±3.2 | 142±14.2 |

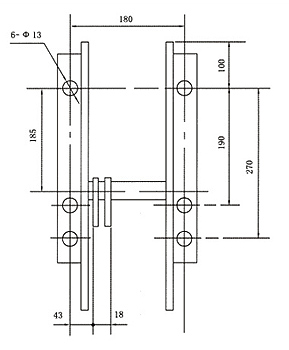

产品安装尺寸：
