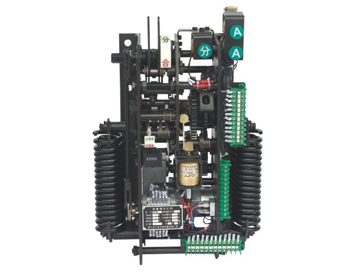

CT19BN型弹簧操动机构

CT19BN型弹簧操动机构



产品概述:

   云南汇吉实业有限公司生产和销售的CT19BN弹簧机构是在CT19B型机构的基础上发展起来的新一代配40.5KV等级弹操机构,CT19BN-Ⅰ型机构用于户内35KV手车式真空断路器,其输出方式为上下拉动式。 该类机构的输出转角为50°~55°,机械寿命为10000次。


产品技术参数:

CT19BN-Ⅰ机构的规格及匹配之主要部件数据如表

规格

重量kg

体积
高××mm

电动机输入功率(W

合闸功kg.m

匹配真空断路器开断电流KA

CT19BN-Ⅰ

35

440×330×180

200

45

35KV25KA


CT19BN-Ⅰ机构分、合闸电磁铁技术数据如表:

额定工作电压(V)

~110

~220

~380

-48

-110

-220

额定工作电流(A

2.8

1.6



2.3

1.2

1.5

1



1.5

0.68

额定电功率(W

308

352



255

264

165

220



165

150

20℃时线圈电阻值(Ω

12±0.6

48±2.4



48±2.4

190±10

20±1

73±4



73±4

325±15

正常工作电压范围

合闸:85%110%额定工作电压。
分闸:65%120%额定总做电压,小于30%的额定工作电压时不得分闸。

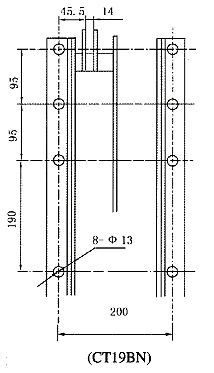

产品安装尺寸:

CT19BN型弹簧操动机构
