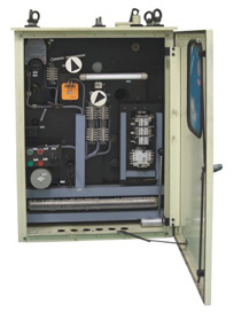

CT24型弹簧操动机构(侧输出)
产品描述:
云南汇吉实业有限公司生产和销售的CT24型弹簧操动机构，可供操动110KV自能式SF6和真空断路器之用，该机构外形美观，结构科学简洁，运行平稳，性能可靠，且合闸功调节范围宽裕（260N.M-64N.M），其机械寿命在6000次以上，该机构胡输出角度为7-60度，行程约102毫米，净重为280公斤。
产品技术参数：
储能电机为交直流两用电机技术数据见表一：
电机型号 | 额定电压 | 额定功率 | 正常工作电压范围 |
84HL01 | ≈220V | 500W | 85%-110%额定电压 |
CT24型弹操机构分合闸电磁铁电机技术数据见表二：
项目 | 额定工作电压（V） | 额定工作电流（A） | 额定功率（W） | 20℃时线圈直流电阻（SL） | 正常工作电压范围 |
分闸脱机器 | 220 | 1 | 220 | 220±8 | 65%-120%额定工作电压。小于30%额定工作电压时不得分闸 |
110 | 2.1 | 232 | 52±5 | ||
合闸脱机器 | 220 | 1.36 | 300 | 160±8 | 85%-110%额定工作电压。 |
110 | 2.13 | 300 | 40±4 |

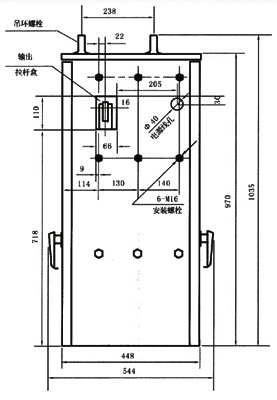

外型安装尺寸：
