CT24型弹簧操动机构(上输出)

CT24型弹簧操动机构(上输出)

产品概述:

   云南汇吉实业有限公司生产和销售的CT24型弹簧操动机构,可供操动110KV自能式SF6和真空断路器之用,该机构外形美观,结构科学简洁,运行平稳,性能可靠,且合闸功调节范围宽裕(260N.M-64N.M),其机械寿命在6000次以上,该机构输出角度为57-60度,行程约102毫米,净重为280公斤。

产品技术参数:

储能电机为交直流两用电机技术数据见表一:

电机型号

额定电压

额定功率

正常工作电压范围

84HL01

≈220V

500W

85%-110%额定电压

CT24型弹操机构分合闸电磁铁电机技术数据见表二:

项目

额定工作电压(V

额定工作电流(A

额定功率(W

20℃时线圈直流电阻(SL

正常工作电压范围

分闸脱机器

220

1

220

220±8

65%-120%额定工作电压。小于30%额定工作电压时不得分闸

110

2.1

232

52±5

合闸脱机器

220

1.36

300

160±8

85%-110%额定工作电压。

110

2.13

300

40±4

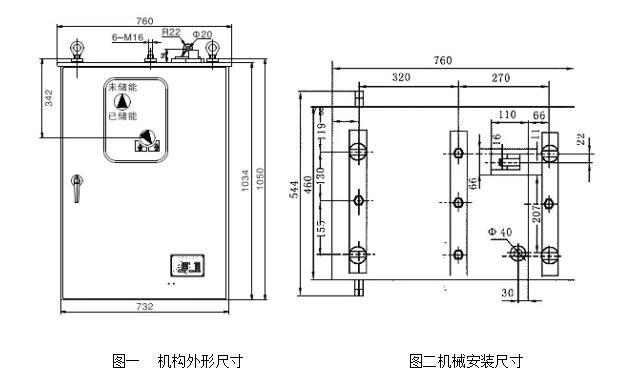

外型安装尺寸:

CT24型弹簧操动机构(上输出)
