产品概述：

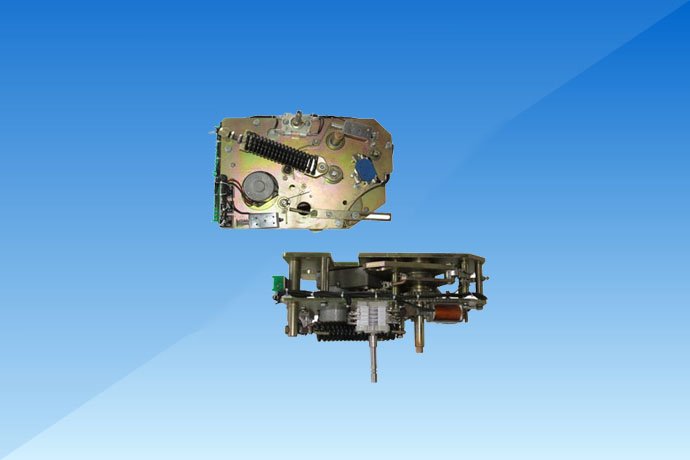

云南汇吉实业有限公司生产和销售的CT28A型弹簧操作机构可供操作FZW28-12型户外高压负荷开关及合闸功能与之相当的其他户外或户内真空负荷开关之用，操作方式：手动储能、电动储能、电动合分等功能。

产品型号含义：

C：操作机构；T：弹簧；28：设计序号

产品特点：

本机构一改原该型号机构无法电动储能、电动分合的缺点，大大的提高了机构的便捷性、灵活性，加强了机构的整体性。尤其是在调试，本产品在性能方面比市场上同类产品有了很大的提高，比如弹跳，速度。同时其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求。

产品使用条件：
（1）周围空气温度：上限+40℃，下限-25℃；
（2）海拔不超过2000m；
（3）风压不超过700Pa（相当于风速34m/s）；
（4）无经常性剧烈震动场所。

产品技术参数：

1、储能电机采用单向永磁直流电机，其技术参数如下表：

2、合闸/分闸电磁铁采用螺管式电磁铁，其技术参数如下表：

3、机构输出转角度约：44°

4、机构净重：24Kg

5、机构所配高压真空负荷开关的动作时间如下：
A.合闸时间（电操作）最高操作电压不小于30ms，最低操作电压不大于60ms。
B.分闸时间（电操作）最高操作电压不小于20ms，最低操作电压不大于40ms。
C.一次重合闸无电流间隔时间，不大于30ms。

6、与机构所配辅助开关触点需能通过持续电流AC220V时为10A，DC220V时为3A。

7、行程开关选用LXW20-11C型磁吹开关，共有2对常开，2对常闭触点。触点能通过的持续电流AC220V时为6A，DC220V时为2A。
