产品概述:

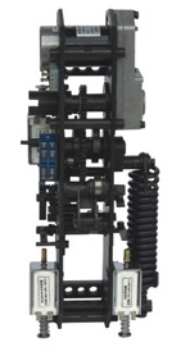

    云南汇吉实业有限公司CT37型弹簧操动机构可供操作ZW32-12型户外高压真空断路器及合闸功与之相当的其他户外或户内真空断路器，其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求。CT37-S为手动操动机构，具有手动储能、手动合分、过电流保护功能。为实现过电流保护所配置的控制器具有涌流、延时和速断保护功能。

产品使用条件：

本产品适用以下使用条件：

1、  周围空气温度上限为40℃，下限为45℃。

2、  海拔不超过2000m；风速不大于35m/s。

3、  相对温度日平均不大于95%，月平均不大于90%（?25℃）。

4、  无经常性剧烈震动的场所。

产品技术参数：

1、储能电机采用单向永磁直流电动机，其技术数据如表一：

2、手动储能操作通过一单结构用断路器上的专用储能手柄操作，其操作力小于100N.m。
3、合/分闸电磁铁采用螺管式电磁铁，本机构所用合分闸电磁铁参数一样，其技术参数详见表二：

4、过电流脱扣器技术数据详见表三：

5、机构输出转角度38℃—40℃
6、机构净重：CT37-D为12┧。
7、机构所配ZW32-12型户外高压真空断路器的动作时间如下：
（1）合闸时间（电操作）最高操作电压不小于30ms，最低操作电压不大于60ms.。
（2）分闸时间（电操作）最高操作电压不小于20ms，最低操作电压不大于40ms。
（3）一次重合闸无电流间隔时间不大于30ms。
8、与机构所配辅助开关触点在通过持续电流AC220V时为10A，DC220V时为5A。
9、行程开关选用CSK-22型磁吹开关，共有2对常开，2对常闭触点，触点能通过的持续电流AC220V时为10A,DC220V时为3A。
