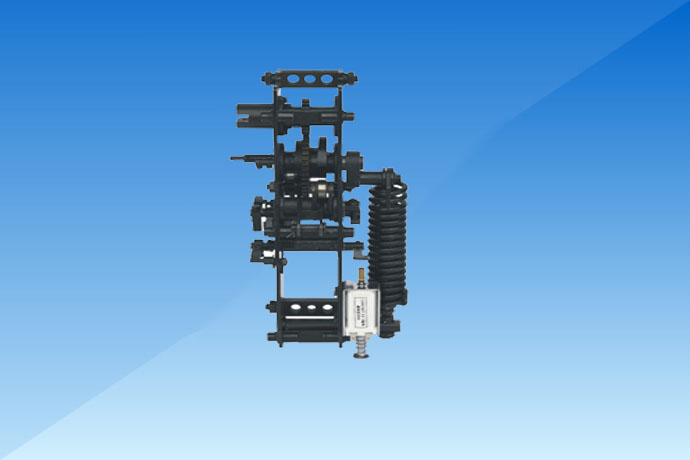

CT37-S型弹簧操动机构

CT37-S型弹簧操动机构

产品描述:

    云南汇吉实业有限公司销售的CT37型弹簧操动机构可供操作ZW32-12型户外高压真空断路器及合闸功与之相当的其他户外或户内真空断路器,其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求。CT37-S为手动操动机构,具有手动储能、手动合分、过电流保护功能。为实现过电流保护所配置的控制器具有涌流、延时和速断保护功能。


产品使用条件:

本产品适用以下使用条件:

1、  周围空气温度上限为+40℃,下限为-45℃。

2、  海拔不超过2000m;风速不大于35m/s。

3、  相对温度日平均不大于95%,月平均不大于90%(?25℃)。

4、  无经常性剧烈震动的场所。


产品技术参数:

1、手动储能操作通过一单向结构用断路器上的专用储能手柄操作,其操作力小于100N.m。

2、合/分闸电磁铁采用螺管式电磁铁,本机构所用合分闸电磁铁参数一样,其技术参数详见表二:

额定工作电压(V

-220

~110

-220

-110

-48

-24

额定工作电流(A

1.8

4

1.5

2.2

5

11.5

额定电功率(W

400

440

330

250

240

276

20℃时线圈电阻值(Ω

50

9

150

50

9

2.1

正常工作电压范围

分闸65%~120%额定工作电压、小于30%额定工作电压时不得分闸
合闸85%~120%额定工作电压。

3、过电流脱扣器技术数据详见表三:

额定电流5A

20℃时线圈直流电阻值2.5Ω

正常工作电流范围

90%—110%额定电流时可靠分闸,小于90%额定电流不得脱扣

4、机构输出转角度38℃—40℃
5、机构净重:CT37-S为8.6┧。
6、机构所配ZW32-12型户外高压真空断路器的动作时间如下:
(1)合闸时间(电操作)最高操作电压不小于30ms,最低操作电压不大于60ms.。
(2)分闸时间(电操作)最高操作电压不小于20ms,最低操作电压不大于40ms。
(3)一次重合闸无电流间隔时间不大于30ms。
