产品概述：

1.1 型号及名称

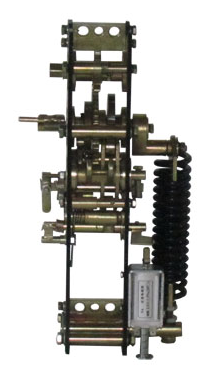

CTB型弹簧操动机构，期中CTB-S为手动操动机构，CTB-D为电动操动机构。

1.2 主要用途及工作条件

该机构可供匹配ZW32-12型户外高压真空断路器及合闸功能与之相当的其它户外或户内真空断路器，其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求；手动操动机构具有手动储能、手动合分、过电流保护功能。电动操动机构具有电动机或手动储能、电磁或手动合分、过电流保护功能。为实现过电流保护所配置的控制器具有涌流、延时和速断保护功能。本产品适用以下工作条件：
A.周围空气温度上限为+40℃，下限-45℃；
B.海拔不超过2000m，风速不大于35m/s；
C.相对湿度日平均不大于95%，月平均不大于90%（+25℃）。水蒸气压日平均不大于2.2*103Mpa，月平均不小于1.8*103Mpa；
D.没有火灾，爆炸危险、严重污秽、腐蚀及剧烈震动的场所；

产品技术参数：

1、储能电机采用单向永磁直流电动机，其技术数据如下表：

2、手动储能操作采用与机构所配的储能手柄操作，其操作力小于100N·m

3、合闸/分闸电磁铁采用螺管式电磁铁，其技术参数如下表：

3、 过电流脱扣器技术参数如下表：

4、其它

4.1 机构输出转角40°。
4.2 机构净重：CTB-S约为10Kg,CTB-D约为10Kg。
4.3 机构所配ZW32-12户外高压真空断路器的动作时间如下：
A.合闸时间（电操作）最高操作电压不小于25ms，最低操作电压不大于60ms；
B.分闸时间（电操作）最高操作电压不小于18ms，最低操作电压大于45ms；
C.一次重合闸无电流间隔时间，不大于30ms；
4.4 与机构所配辅助开关触点需能通过持续电流AC220V时10A，DC220V时为5A。
4.5 行程开关选用CSK-22型磁吹开关，其有2对常开、2对常闭触点；交流为380V时持续通过电流不小于8A，DC220时持续电流不小于3A。
