产品描述:

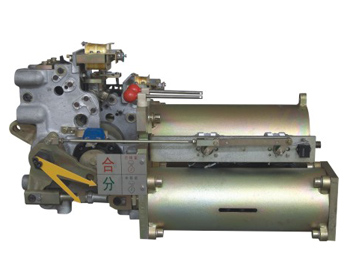

     云南汇吉实业有限公司生产和销售的CT30A弹簧机构可供操作72.5~252kV瓷柱式SF6断路器和GIS组合电器之用，其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求，各项指标均达到和超过IEC56《高压交流断路器》中有关的标准。

使用条件：

1、周围空气温度：40℃~40℃；

2、相对湿度：月平均值不大于90%；

3、空气污秽程度不超过GB5582中的Ⅲ级；

4、海拔高度不超过2000m；

5、风压不超过700Pa（相当与风速34m/s）；

6、无经常性剧烈震动的场所；

7、安装场所：户内或户外。

产品技术参数：

1、储能电机为交直流两用电机，其技术参数如表一

2、手动储能采用一棘轮扳手，储能时最大操作力为150Nm；
3、合闸电磁铁，其技术参数如表二：

4、分闸电磁铁，其技术参数如表三：

5、机构输出角度：45°。

6、机构合闸功调整范围大，可在2000J-3800J可调。
7、机构分闸功为1500J-2500J。
8、机构净重：300千克。
9、机械寿命：10000次。
