产品描述:

       ZN63弹簧操动机构，采用模块化结构，双夹板、双挂簧布置，适用于ZN63系列中置式高压真空断路器。其特性能符合GB1984.DL/T403及IEC60056等标准规定，

采用不同合闸簧组合，可满12KV，24KV，40.5KV高压真空断路器的机械参数要求。根据优化原则，简单就是可靠的理念，使结构布局极为简烁。装配、调试、维

修极为方便。具有手动、电动合分闸操作，手动电动储能功能；具有电气防跳跃，手动合闸电磁铁闭锁，合闸联锁，与底盘联锁等完备的联锁功能。

产品使用环境：

1、  使用环境：户内型设备。

2、  环境温度：40℃+40℃。

3、  湿度：最大日平均相对湿度95%；最大月平均相对湿度90%。

4、  海拔高度：2000m。

5、  地震强度：≤8级。

产品技术参数：

一、分闸电磁铁

二、闭锁电磁铁
消耗功率：2.7W
三、动作时间
合闸时间：30ms～70ms
分闸时间：20ms～50ms
四、储能电机的技术数据

五、合闸电磁与闭闸电磁铁技术数据

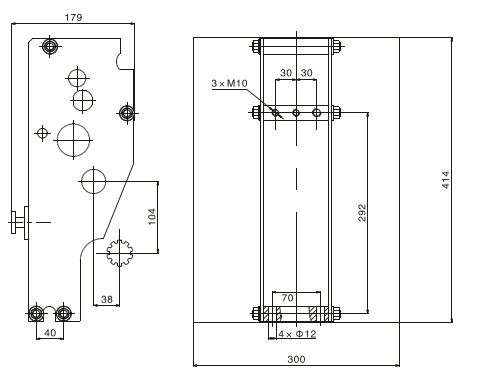

外型安装尺寸：
