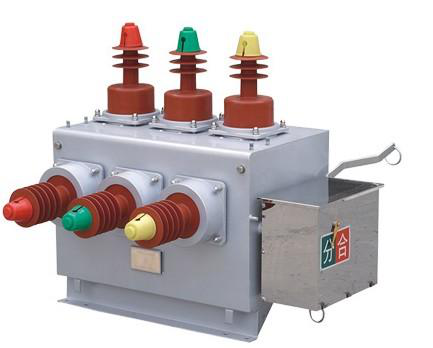

ZW10-12户外柱上真空断路器
ZW10-12户外柱上真空断路器
产品概述：
ZW10-12户外柱上真空断路器系三相交流50Hz户外高压开关设备，主要用于10kV农网和城网的电力系统，作为分、合负荷电流，过载荷电流及短路电流之用，也可用于其它类似场所。断路器可配隔离开关组成组合断路器。
产品特点:
1. 内部采用了特殊的抗凝露措施，确保箱体内绝缘；
2. 传动方式采用专利技术，安装方便，动作可靠，避免因机械故障影响断路器的性能；
3. 不充油、不充气、体积小、重量轻、CT保护；
4. 分断电流大，无污染，无需检修；
5. 操纵既可电动，又可手动。
产品主要技术参数：
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | KV | 12 | |
2 | 额定频率 | Hz | 50 | |
3 | 额定电流 | A | 630/1250 | |
4 | 工频耐受电压 | kV | 42/48 | |
5 | 雷电冲击电压（峰值） | kV | 75/85 | |
6 | 额定短路开断电流 | KA | 12.5/16/20/25/31.5 | |
7 | 额定短路关合电流（峰值） | KA | 31.5/40/50/63/80 | |
8 | 额定短时耐受电流 | KA | 12.5/16/20/25/31.5 | |
9 | 额定峰值耐受电流 | KA | 31.5/40/50/63/80 | |
10 | 额定操作顺序 | 分-0.3s-合分-180s合分 | ||
11 | 额定短路电流开断次数 | 次 | 30 | |
12 | 机械寿命 | 次 | 10000 | |
13 | 触头允许磨损厚度 | mm | 3 | |
14 | 额定操作电压配CT型弹簧操动机构 | 合闸电压 | V | 直流或交流220V |
分闸电压 | ||||
15 | 过流脱扣线圈额定工作电流 | A | 5 | |
16 | 电流互感器一、二次电流比 | 根据用户要求设计. | ||
17 | 储能电机 | 额定电压 | V | 直流或交流220V |
功率 | w | ≤200 | ||
18 | 重量 | kg | 150 | |

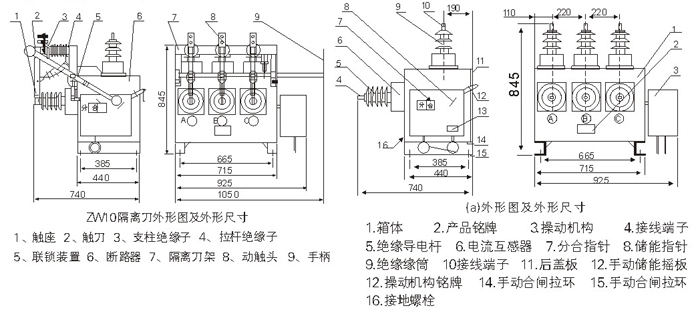

产品外形图：
