产品概述:
KYN1-12、JYN2-12型移开式交流金属封闭开关柜系列手车是三相交流50Hz的户内装置,除用于配电系统作配电断路器外,还适用于控制及保护电流变压器、高压电动机、开合电容器组等操作比较频繁的场所。

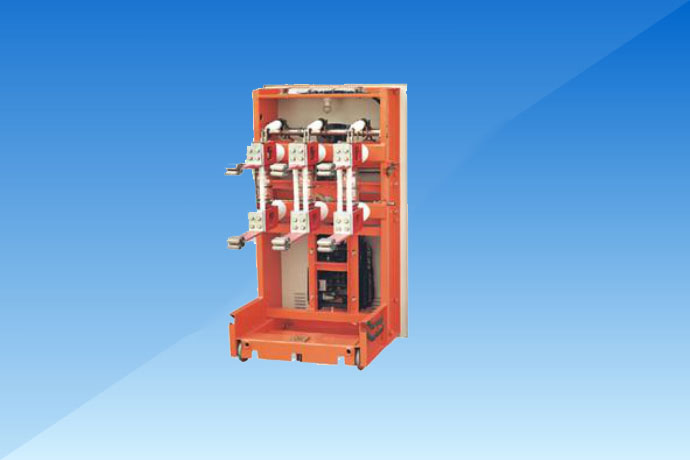

手车是开关的核心部件之一,用钢板弯制焊接而成,底部装有四只滚轮,能沿水平方向移动,还装有接地触头、导向装置、锁定机构及手车进出手摇机械装置。
产品主要技术参数:
序号 | 项目 | 单位 | 参数 | ||||||||||||
20kA | 25kA | 31.5kA | 40kA | ||||||||||||
1 | 额定电压 | kV | 12 | ||||||||||||
2 | 额定电流 | A | 630 1000 1250 | 630 1000 1250 2000 | 1250 2000 3150 4000 | ||||||||||
3 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | |||||||||
4 | 额定短路关合电流(峰值) | kA | 50 | 63 | 80 | 100 | |||||||||
5 | 额定峰值耐受电流 | kA | 50 | 63 | 80 | 100 | |||||||||
6 | 4s额定短路耐受电流 | kA | 20 | 25 | 31.5 | 40 | |||||||||
7 | 额定绝缘水平 | 工频耐压(额定开断前后) | kV | 42 | |||||||||||
冲击耐压(额定开断前后) | 75 | ||||||||||||||
8 | 额定操作顺序 | O-0.3s-CO-180s-CO | |||||||||||||
9 | 机械寿命 | 次 | 10000 | ||||||||||||
10 | 额定短路开断电流开断次数 | 次 | 30 | 20 | |||||||||||
11 | 触头开距 | mm | 11±1 | ||||||||||||
12 | 超行程(触并没有弹簧压缩长度) | mm | 4±1 | ||||||||||||
13 | 三相分、合闸不同期性 | ms | ≤2 | ||||||||||||
14 | 触头合闸弹跳时间 | ms | ≤2 | ||||||||||||
15 | 平均分闸速度(刚分6mm) | m/s | 1.1±0.2 | ||||||||||||
16 | 平均合闸速度 | m/s | 0.6±0.2 | ||||||||||||
17 | 分闸时间 | 最高操作电压下 | s | ≤0.06 | |||||||||||
电低操作电压下 | ≤0.08 | ||||||||||||||
18 | 合闸时间 | s | ≤0.2 | ||||||||||||
19 | 各相主回路电阻 | μΩ | ≤50 | ≤40 | |||||||||||
20 | 动静触头允许磨损累积厚度 | mm | 3 | ||||||||||||
21 | 油缓冲器缓冲行程 | mm | 100-2 |

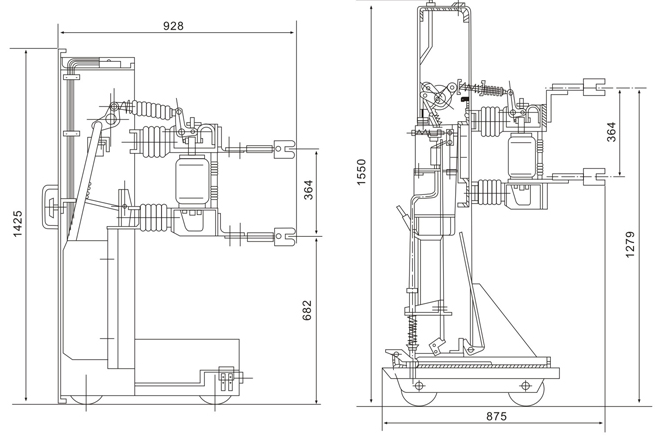

产品外形及安装尺寸:
