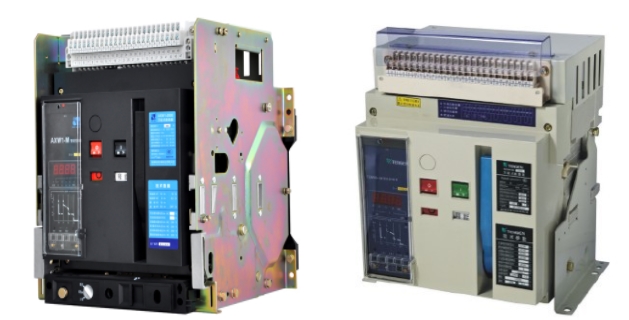

低压抽屉式智能断路器

产品概述：

   TGW1系列智能型万能式断路器(以下简称断路器)，适用于交流50Hz，额定电压至660V(690V)及以下，额定电流400A~6300A的配电网络中，用来分配电能和保护线路及电源设备受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。断路器在海拔2000米的脉冲耐压8000V(不同海拔按标准修正，最高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用，标示为 。
    断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

产品分类：

1、按安装方式分
a.固定式
b.抽屉式
2、按极数分：三极、四极
3、按操作方式分
a.电动操作
b.手动操作(检修、维护用)

◆脱扣器种类：

智能脱扣器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

◆智能控制器性能：

a.智能控制器分为：H型(通讯型)、M型(普通智能型)、L型(经济型)；
b.具有过载长延时反时限、短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；
c.单相接地保护功能；
d.显示功能：整定电流显示、动作电流显示、各线电压显示(电压显示应在订货时提出)；
e.报警功能：过载报警；
f.自检功能：过热保护自检、微机自诊断；
g.试验功能：试验脱扣器的动作特性。

产品工作条件：

◆周围空气温度
上限值不超过+40℃，下限值不低于-5℃，24h平均值不超过+35℃。
注：下限值为-10℃或-25℃的工作条件，用户应向本公司申明；
上限值超过+40℃或下限值低于-25℃的工作条件，用户应与本公司协商。
◆安装地点的海拔不超过2000m。
◆大气条件：
大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上凝露。
◆防护等级：IP30
◆污染等级：3级
◆使用类别：B类
◆安装类别：断路器的主电路及欠电压脱扣器、电源变压器初级线圈的安装类别为Ⅳ，辅助电路及控制电路安装类别为Ⅲ。
◆安装条件：断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5°(矿用断路器的倾斜度不超过15°)。

技术数据与性能：

用户安装母线推荐：
