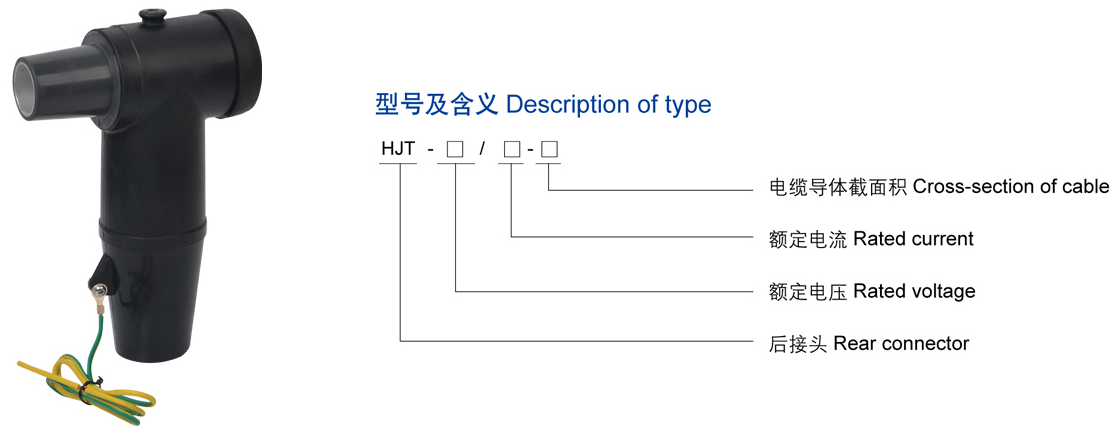

15 KV欧式后接头

15 KV欧式后接头

15	KV欧式后接头


产品概述:
屏蔽630A欧式前接头产品,直接和开关柜的进出线套管、电缆分支箱的穿墙套管连接,为开关柜和电缆分支箱提供全绝缘的安全线路。尾部可直接用绝缘塞封堵,也可扩展连接后接头或后接避雷器。
通过630A 预制式接头实现单相或三相绝缘电缆和变压器、开关柜、分支箱等设备相连接。
产品适用户内和户外安装,持续额定电流为630A(900A过载可持续8小时)。
当产品与适合的套管或插头配合时,提供全屏蔽和全密封可分离连接。可长期在水下和其它恶劣条件下运行。
适用于电缆截面为25mm²~400mm²的交联聚乙烯电缆。


15	KV欧式后接头

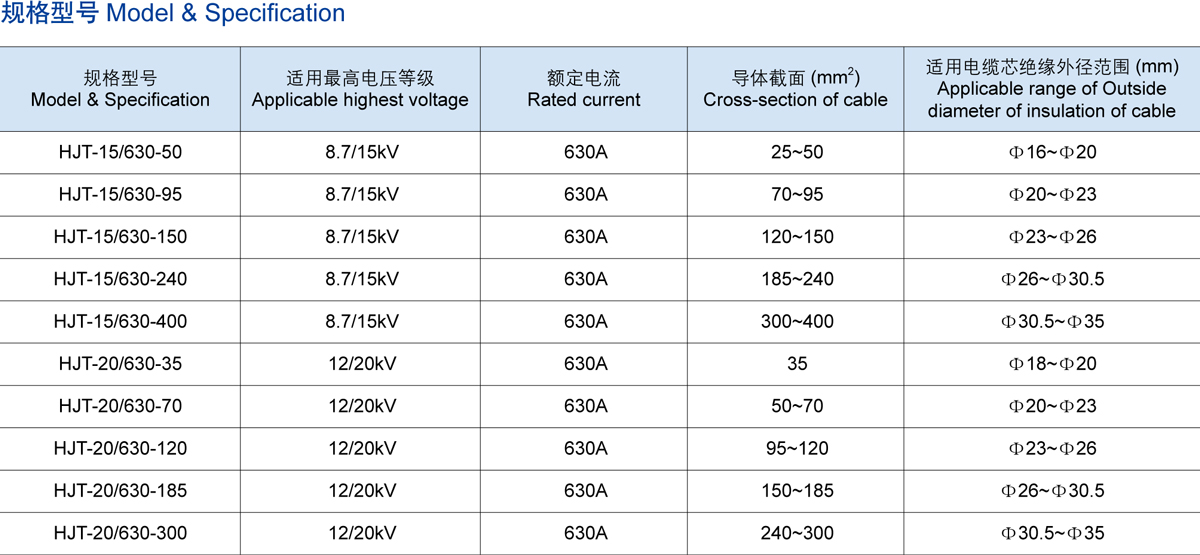

产品装箱参数:
3只/盒   参考重量:5.4kg   体积:26cm×23.5cm×20cm

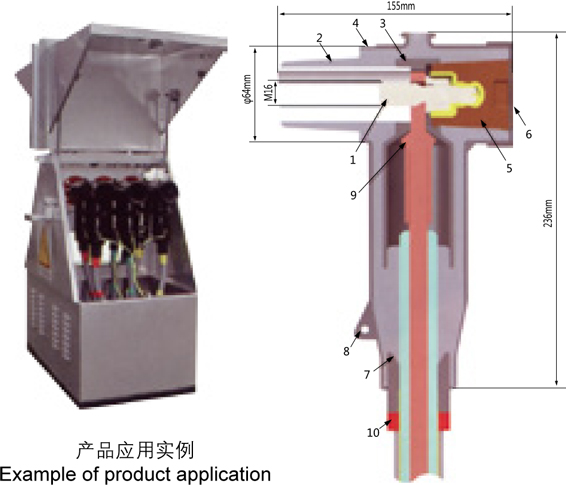

产品构造:
1、双头螺栓:不锈钢螺栓确保导体和套管紧密配合。
2、绝缘层:特有的配方和混合技术确保预制硅橡胶的优质品质。
3、内半导电层:预制的内半导电层有效的控制电场应力。
4、外半导电层:预制的外半导电层与绝缘层紧密粘合,并确保外半导电层处于接地状态。
5、绝缘塞:环氧树脂绝缘塞内含有带螺纹金属件可以确保与双头螺栓紧密配合。
6、半导电端盖:封住电缆接头末端,使设备具有全屏蔽、全密封功能。
7、应力锥:不同尺寸的应力锥配合电缆接头使用,能确保水密封及电缆应力释放。
8、接地孔:预注到外屏蔽中用于接地线的连接。
9、压接端子:全铜或铜铝压接端子适用于铜或铝导体。
10、定位链条:确保安装位置准确。

15	KV欧式后接头

温馨提示:

订购可分离连接器产品时,须注明产品型号、电压等级、电流等级、
所用电缆导体材质、导体截面积,是否配带点显示装置等。
是否需要绝缘密封组件。
是否需要提供产品安装。
用户如有特殊要求,请在合同中注明
